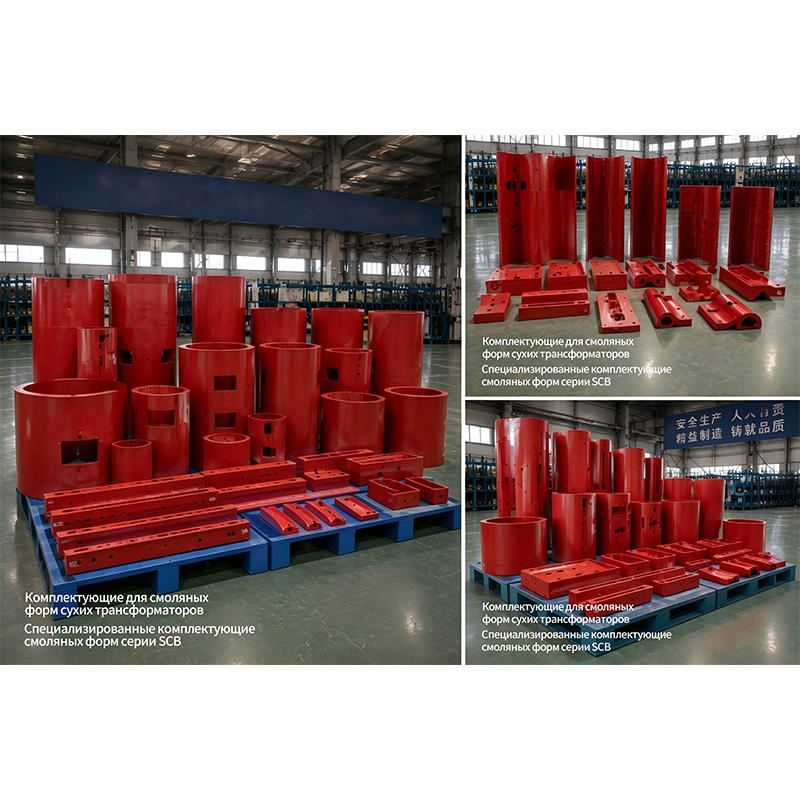

Детали из смолы для сухого трансформатора
-
Масляные трансформаторы 220KV
-
Сухие трансформаторы SC(B)18
-
Масляные трансформаторы из аморфного сплава SH21
-
Сухие трансформаторы из аморфного сплава SCBH15
-
Сухие трансформаторы из аморфного сплава SCBH19
-
Масляные трансформаторы S22
-
Масляные трансформаторы из аморфного сплава SH25
Масляные трансформаторы S13

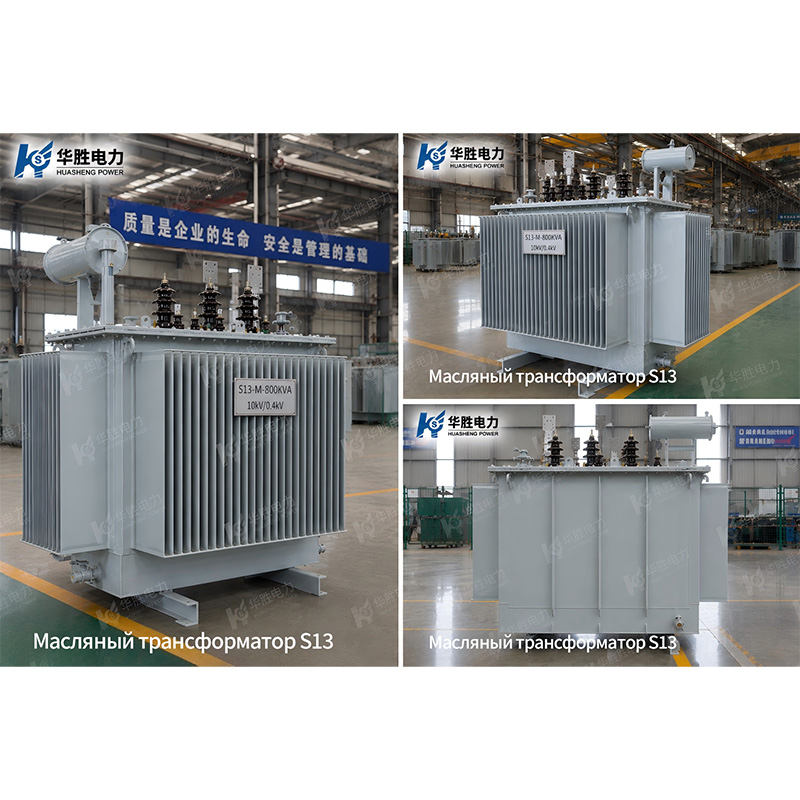

Серия S13-M представляет собой энергосберегающие масляные распределительные трансформаторы, разработанные на основе распределительных трансформаторов серии S11-M путем оптимизации конструкции сердечника и обмоток, а также полностью герметичного масляного бака, что позволило ещё больше снизить потери в холостом ходе и уровень шума при работе.
Описание
маркер
Обзор продукта
Серия S13-M представляет собой энергосберегающие масляные распределительные трансформаторы, разработанные на основе распределительных трансформаторов серии S11-M путем оптимизации конструкции сердечника и обмоток, а также полностью герметичного масляного бака, что позволило ещё больше снизить потери в холостом ходе и уровень шума при работе. Продукция предназначена для распределительных сетей напряжением 10 кВ и сочетает в себе энергоэффективность, надёжную работу и возможность серийного выбора для инженерных проектов. Уровень шума в среднем снижен на 20 % по сравнению с действующим национальным стандартом JBT10088-2004, а технические характеристики продукции соответствуют передовым отечественным стандартам.
Обозначение модели
| S | 13 | M | □ | / | □ |
| Трехфазный | Код уровня характеристик | Полностью герметичный | Номинальная мощность kVA | Уровень напряжения, кВ |
Технические характеристики
Примечание: В приведенной ниже таблице представлены типовые параметры масляных распределительных трансформаторов серии S13-M на 10 кВ в соответствии с национальными стандартами. Номинальные значения, потери, ток холостого хода и импеданс короткого замыкания приведены в соответствии с типичными значениями для данной серии; требования к уровню шума и испытаниям могут быть согласованы с учетом стандартов JB/T 10088-2016, GB/T 1094, GB/T 6451 и GB 20052; окончательными являются протоколы типовых испытаний производителя, паспортные таблички и технические соглашения по проекту.
Ниже приведены типовые конфигурационные параметры масляных трансформаторов серии S13-M. Комбинации напряжений, группы соединений, значения потерь, нагрев и габаритные размеры для различных проектов могут корректироваться в соответствии с национальными стандартами, чертежами заказчика или техническими соглашениями.
| Модель | Номинальная мощность (kVA) |
Обозначение группы соединения | Высокое напряжение (kV) |
Диапазон отводов | Низкое напряжение (kV) |
Потери в холостом ходе (W) |
Потери под нагрузкой (W,120°C) |
Ток холостого хода (%) |
Сопротивление короткого замыкания (%) |
| S13-M-30 | 30 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 80 | 630 / 600 | 1.5 | 4 |
| S13-M-50 | 50 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 100 | 910 / 870 | 1.3 | 4 |
| S13-M-63 | 63 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 110 | 1090 / 1040 | 1.2 | 4 |
| S13-M-80 | 80 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 130 | 1310 / 1250 | 1.2 | 4 |
| S13-M-100 | 100 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 150 | 1580 / 1500 | 1.1 | 4 |
| S13-M-125 | 125 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 170 | 1890 / 1800 | 1.1 | 4 |
| S13-M-160 | 160 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 200 | 2310 / 2200 | 1.0 | 4 |
| S13-M-200 | 200 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 240 | 2730 / 2600 | 1.0 | 4 |
| S13-M-250 | 250 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 290 | 3200 / 3050 | 0.9 | 4 |
| S13-M-315 | 315 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 340 | 3830 / 3650 | 0.9 | 4 |
| S13-M-400 | 400 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 410 | 4520 / 4300 | 0.8 | 4 |
| S13-M-500 | 500 | Yyn0 или Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 480 | 5410 / 5150 | 0.8 | 4 |
| S13-M-630 | 630 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 570 | 6200 | 0.6 | 4.5 |
| S13-M-800 | 800 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 700 | 7500 | 0.6 | 4.5 |
| S13-M-1000 | 1000 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 830 | 10300 | 0.6 | 4.5 |
| S13-M-1250 | 1250 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 970 | 12000 | 0.5 | 4.5 |
| S13-M-1600 | 1600 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 1170 | 14500 | 0.5 | 4.5 |
| S13-M-2000 | 2000 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 1550 | 18300 | 0.4 | 5 |
| S13-M-2500 | 2500 | Dyn11 | 10 / 6.3 / 6 | +/-5% или +/-2x2.5% | 0.4 | 1830 | 21200 | 0.4 | 5 |
Специальные области применения
● Подходит для снижения напряжения в системах распределения 10 кВ до низкого напряжения 0,4 кВ, удовлетворяя потребности в распределении электроэнергии в общей промышленности, коммерческом секторе и быту.
● Полностью герметичная конструкция масляного бака ограничивает контакт масла с воздухом, снижая риск поглощения влаги и окисления, что делает устройство пригодным для длительной непрерывной эксплуатации.
● По сравнению с серией S11 в серии S13 еще больше снижены потери в холостом ходе, что делает её подходящей для энергосберегающей модернизации, обновления распределительных сетей и использования в составе трансформаторных подстанций.
● В зависимости от требований проекта можно установить такие дополнительные компоненты, как низковольтные выводы, термометр, масляный датчик уровня, устройство сброса давления, ролики и защитный кожух.
Сферы применения
| Области применения | Инструкция по применению |
| Промышленные цеха | Обеспечивает низковольтное электропитание производственных линий, силовых шкафов, освещения и вспомогательного оборудования. |
| Коммерческие здания | Предназначено для систем электрораспределения с относительно стабильной нагрузкой, таких как торговые центры, склады, офисные комплексы и т. п. |
| Городские и сельские распределительные сети | Используется при модернизации подстанций, в распределительных помещениях, наружных трансформаторных будках, а также при модернизации сельских электросетей. |
| Горнодобывающие районы/индустриальные парки | Возможна усиленная конфигурация с учетом температуры окружающей среды, степени защиты, типа корпуса и условий транспортировки. |
Материалы и исполнение
| Основные материалы и конструкция | |
| Сердечник | Используются высококачественные листы ориентированной кремниевой стали холодного проката; многослойная конструкция снижает потери в холостом ходе и уровень шума. |
| Обмотка | Обмотки высокого и низкого напряжения могут быть выполнены из меди или алюминия в соответствии с требованиями заказчика; обычно для важных нагрузок рекомендуется отдавать предпочтение медным обмоткам. |
| Масляный бак | Полностью герметичный масляный бак с гофрированными перегородками, выполняющий функции теплоотвода и компенсации объема масла. |
| Изоляционное масло | Трансформаторное масло, соответствующее требованиям стандартов, обладает хорошими изоляционными и теплоотводящими свойствами. |
| Внешняя отделка | После пескоструйной обработки и удаления ржавчины корпус покрывается антикоррозионным лакокрасочным покрытием; цвет может быть выбран по желанию заказчика. |
связаться с нами
Сопутствующие популярные продукты

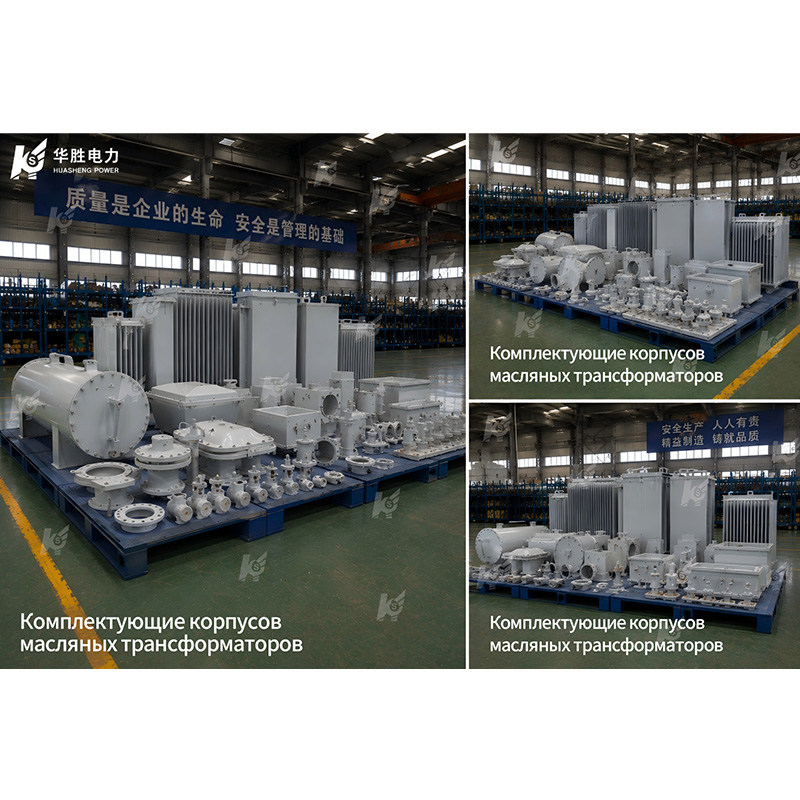

Корпус для масляного трансформатора
Детали корпуса масляных трансформаторов являются важной составной частью систем бака трансформатора, охлаждения, монтажа, герметизации, защиты и технического обслуживания. Продукция в основном используется в качестве комплектующих для распределительных трансформаторов, трансформаторов для трансформаторных будок, масляных силовых трансформаторов, а также в конструкциях трансформаторов, изготовленных по индивидуальному заказу.

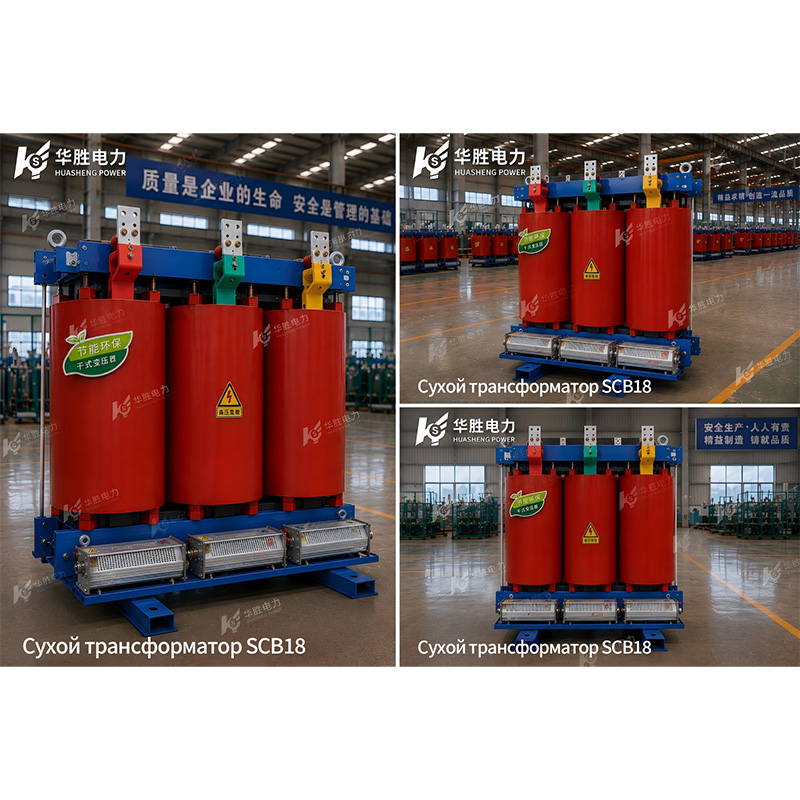

Сухие трансформаторы SC(B)18
Сухие трансформаторы серии SCB18 обладают такими преимуществами, как высокая короткозамыкающая способность, минимальные затраты на техническое обслуживание, высокая эффективность работы, компактные размеры и низкий уровень шума, и часто используются в условиях, предъявляющих высокие требования к пожаробезопасности и взрывозащите.

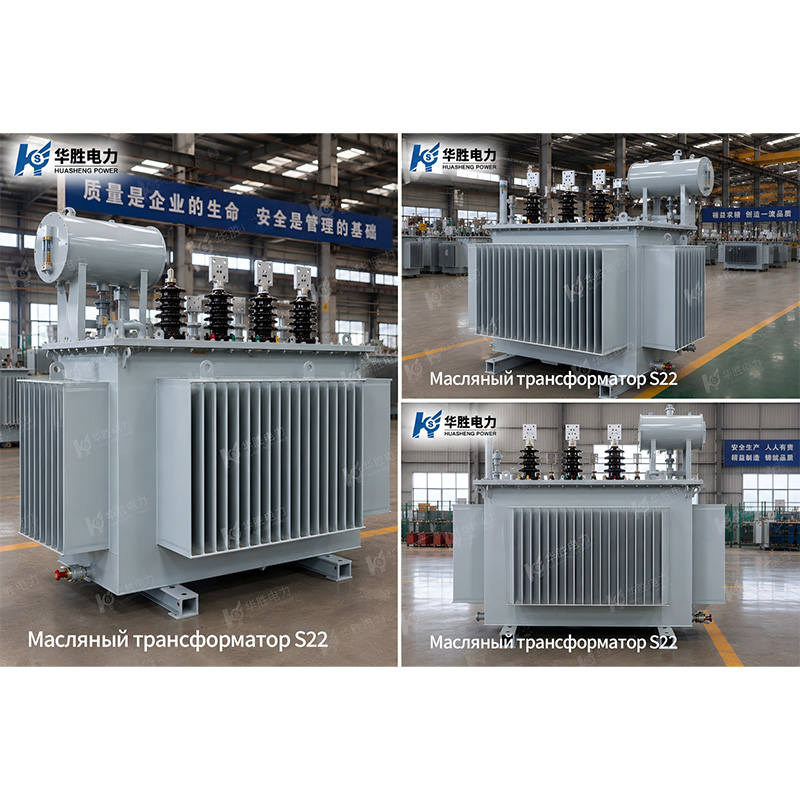

Масляные трансформаторы S22
Серия S22-M представляет собой высокоэффективные продукты, разработанные на основе высокоэффективных энергосберегающих масляных распределительных трансформаторов серии S20-M с целью дальнейшего снижения потерь в холостом ходе. В них используются сердечники с низкими потерями, оптимизированная конструкция обмоток и полностью герметичный гофрированный масляный бак.

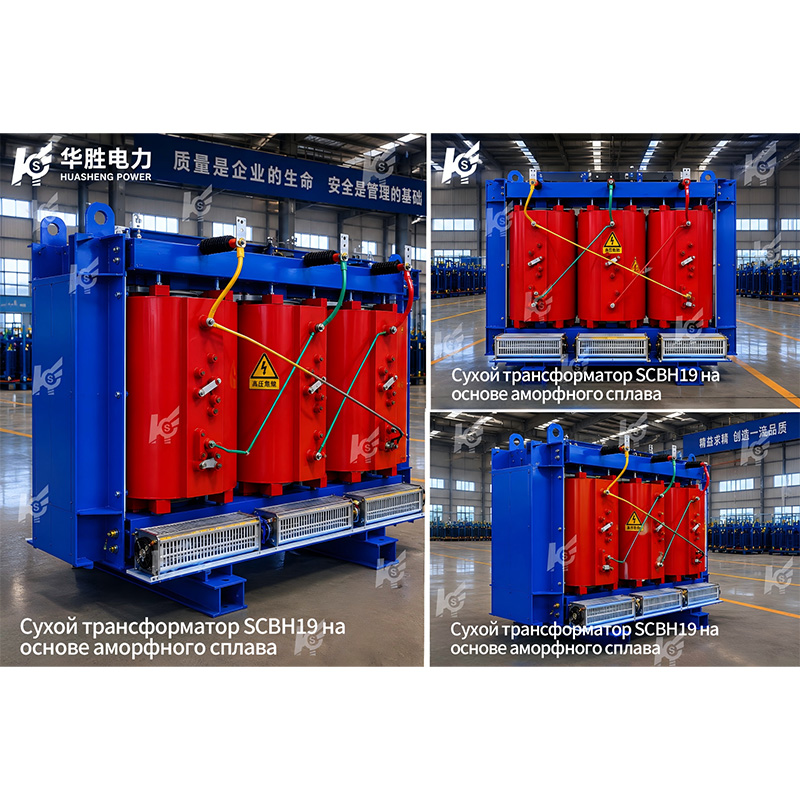

Сухие трансформаторы из аморфного сплава SCBH19
Сухие трансформаторы из аморфного сплава. Сухие трансформаторы серии SCBH19, изготовленные из аморфного сплава, оснащены сердечником из аморфного сплава и обмотками, залитыми эпоксидной смолой. Они отличаются низкими потерями в холостом ходе, сухим (безмасляным) исполнением, хорошими противопожарными характеристиками и минимальными требованиями к техническому обслуживанию.

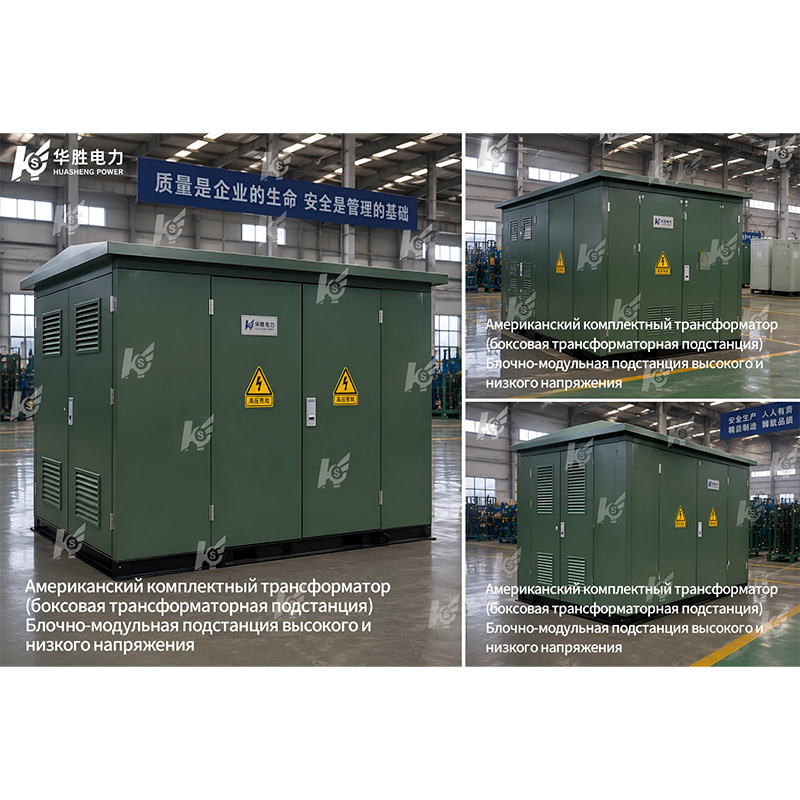

Комплектная трансформаторная подстанция
Комплектные трансформаторные подстанции (КТП американского типа) представляют собой комплектное распределительное оборудование, в котором в одном компактном корпусе объединены высоковольтный выключатель нагрузки, предохранительная защита, масляный трансформатор, блок распределения низкого напряжения, а также функции учета и компенсации.

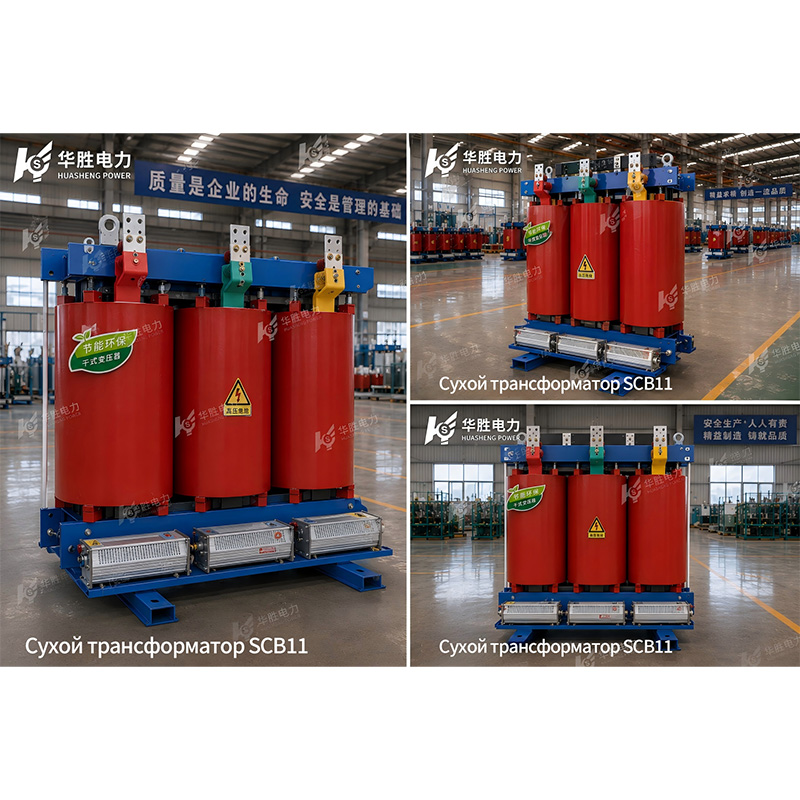

Сухие трансформаторы SC(B)11
Сухие трансформаторы серии SCB11 обладают такими преимуществами, как высокая короткозамыкающая способность, минимальные затраты на техническое обслуживание, высокая эффективность работы, компактные размеры и низкий уровень шума, и часто используются в условиях, предъявляющих высокие требования к пожаробезопасности и взрывозащите. Они безопасны, огнестойки, не загрязняют окружающую среду и могут напрямую эксплуатироваться в условиях высокой нагрузки.

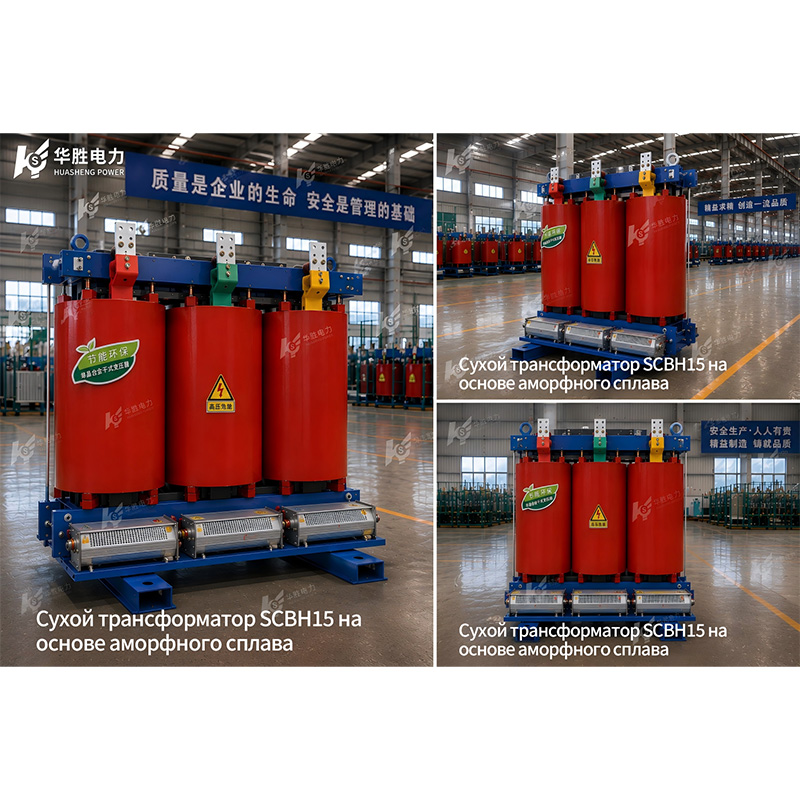

Сухие трансформаторы из аморфного сплава SCBH15
Сухие трансформаторы из аморфного сплава. Сухие трансформаторы серии SCBH15, изготовленные из аморфного сплава, обладают такими преимуществами, как высокая короткозамыкающая способность, минимальные затраты на техническое обслуживание, высокая эффективность работы, компактные размеры и низкий уровень шума.

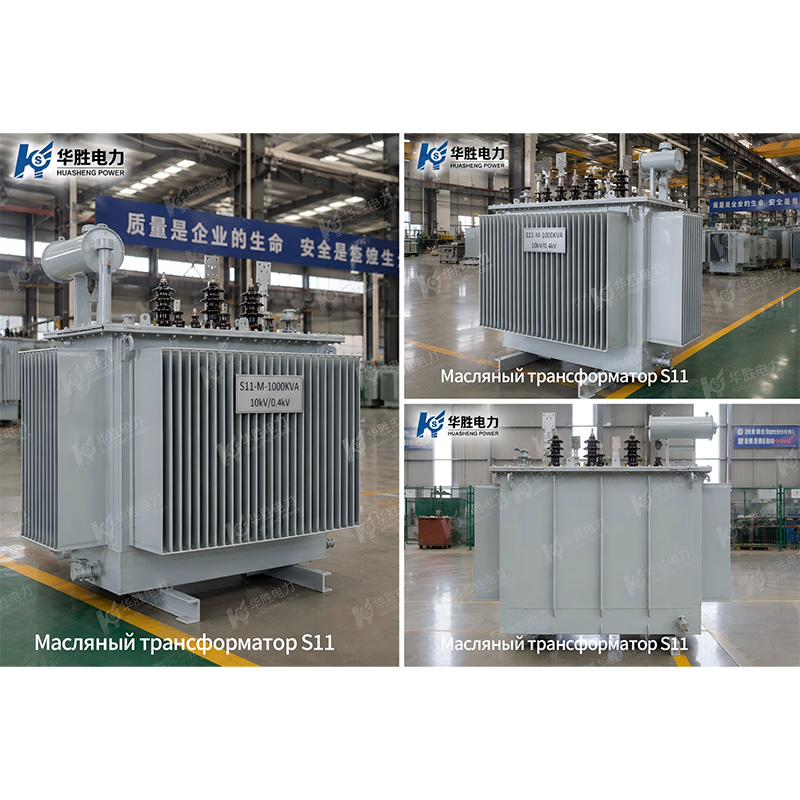

Масляные трансформаторы S11
Разработанные и произведенные нашей компанией полностью герметичные масляные силовые трансформаторы серии S11-M отличаются низкими потерями, низким уровнем шума и высоким КПД, что позволяет добиться значительной экономии энергии и снизить уровень загрязнения окружающей среды.

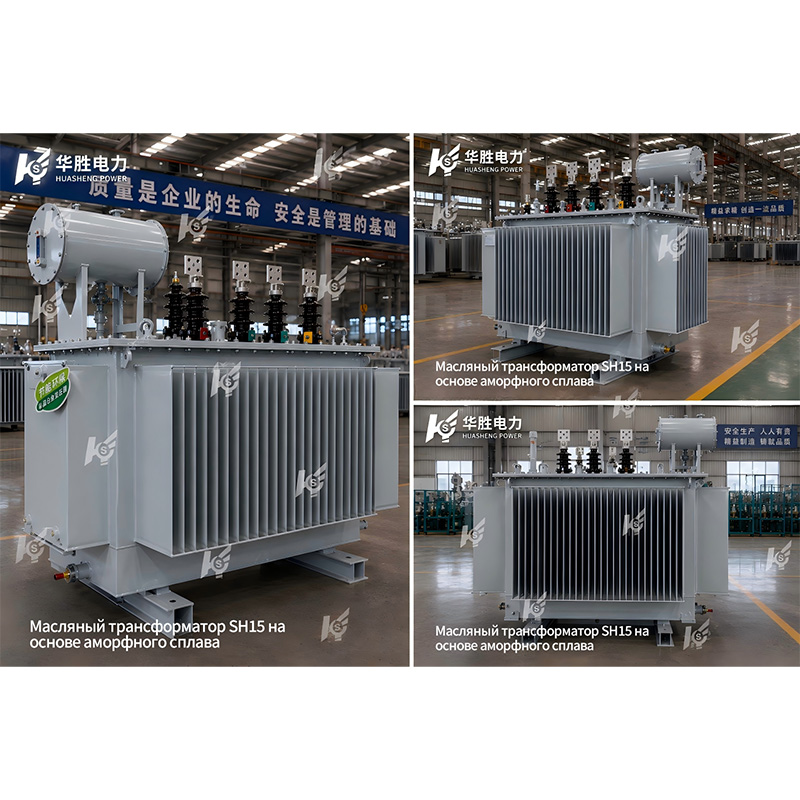

Масляные трансформаторы из аморфного сплава SH15
Масляные распределительные трансформаторы из аморфного сплава серии SH15-M. Основными элементами аморфного сплава являются железо, никель, кобальт, кремний, бор, углерод и др. Это изотропный мягкомагнитный материал с низкой мощностью намагничивания, не имеющий структурных дефектов, препятствующих перемещению доменных стенок.

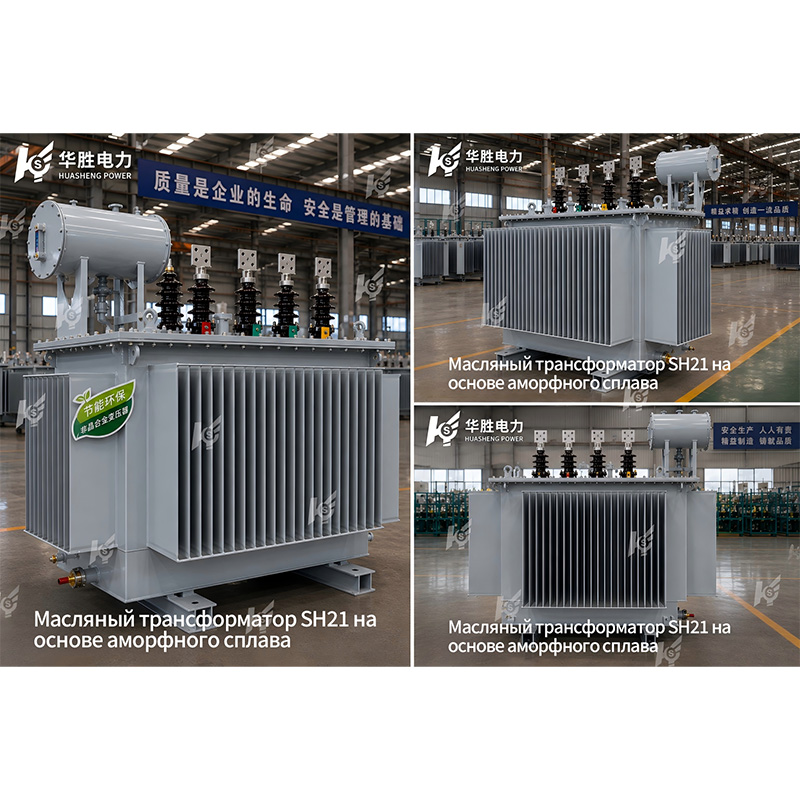

Масляные трансформаторы из аморфного сплава SH21
Масляные распределительные трансформаторы из аморфного сплава серии SH21-M — это высокоэффективные энергосберегающие изделия, созданные на основе серии SH15 с дальнейшей оптимизацией потерь в холостом ходе. Основными элементами аморфного сплава являются железо, никель, кобальт, кремний, бор, углерод и др.

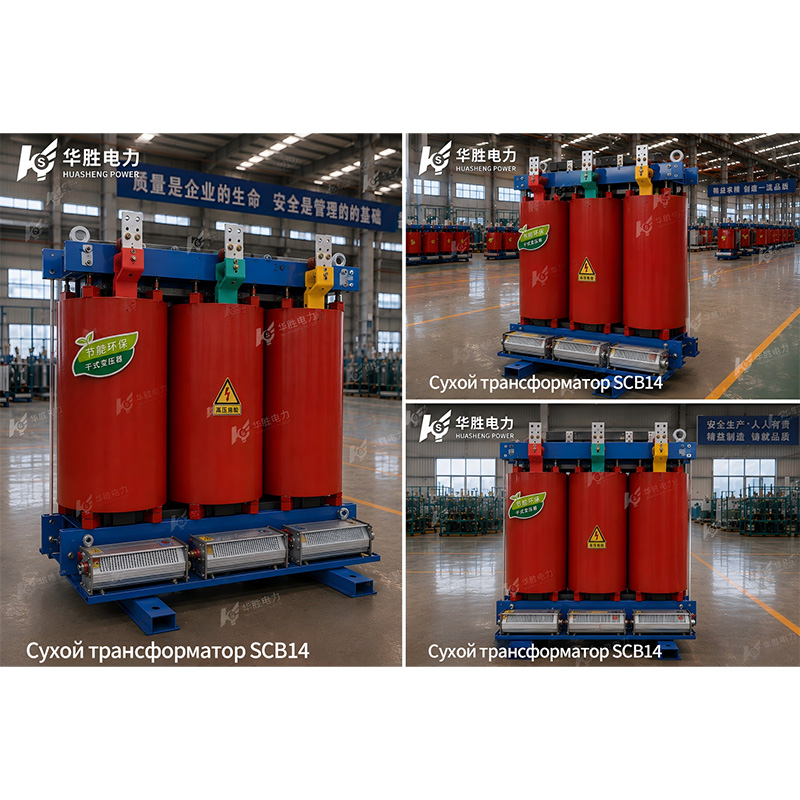

Сухие трансформаторы SC(B)14
Сухие трансформаторы серии SCB14 обладают такими преимуществами, как высокая короткозамыкающая способность, минимальные затраты на техническое обслуживание, высокая эффективность работы, компактные размеры и низкий уровень шума, и часто используются в условиях, предъявляющих высокие требования к пожаробезопасности и взрывозащите. Они безопасны, огнестойки, не загрязняют окружающую среду и могут напрямую эксплуатироваться в условиях высокой нагрузки.

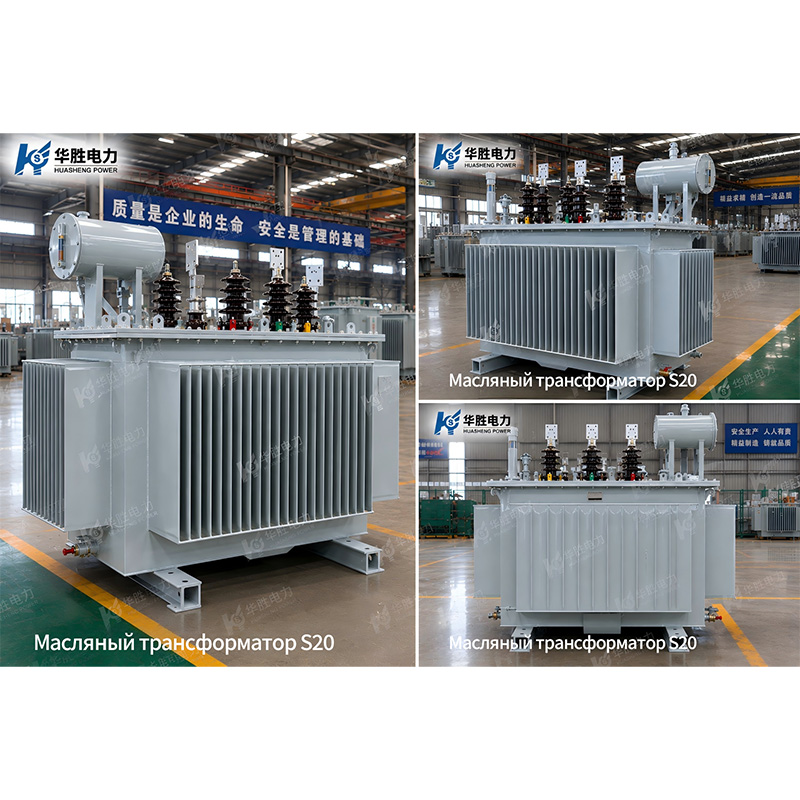

Масляные трансформаторы S20
Серия S20-M представляет собой высокоэффективные энергосберегающие изделия, созданные на основе серии S13-M энергосберегающих масляных распределительных трансформаторов и прошедшие дополнительную оптимизацию. Благодаря сердечнику с низкими потерями, оптимизированной конструкции обмоток и полностью герметичному гофрированному масляному баку удалось снизить потери в холостом ходу и энергопотребление в процессе эксплуатации.

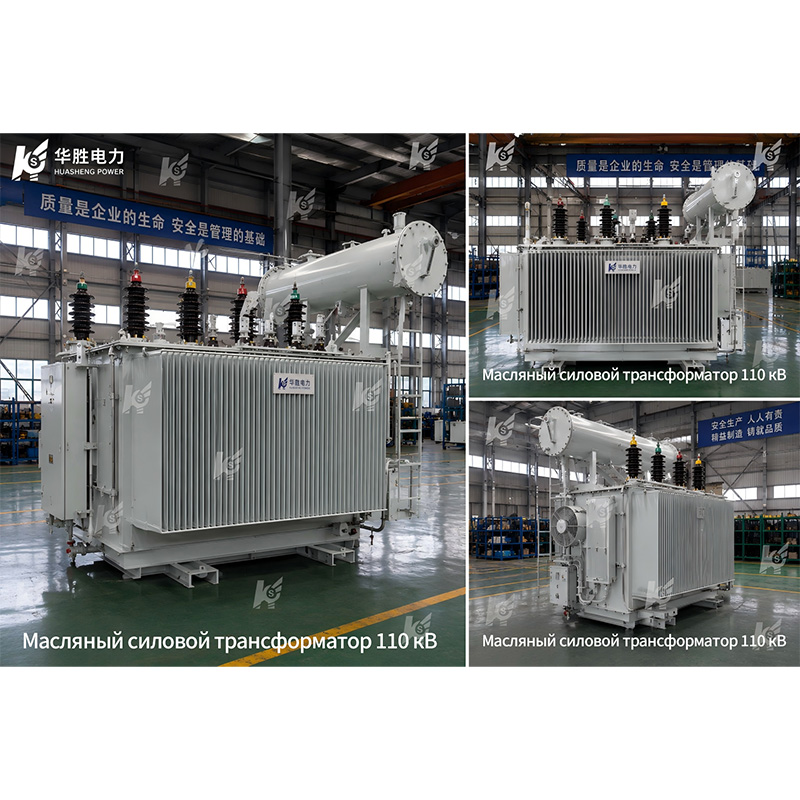

Масляные трансформаторы 110KV
Главные трансформаторы 110 кВ, как правило, представляют собой масляные силовые трансформаторы и являются основным оборудованием подстанций 110 кВ, промышленных и горнодобывающих предприятий, крупных промышленных комплексов, энергетических проектов и узлов распределительных сетей.

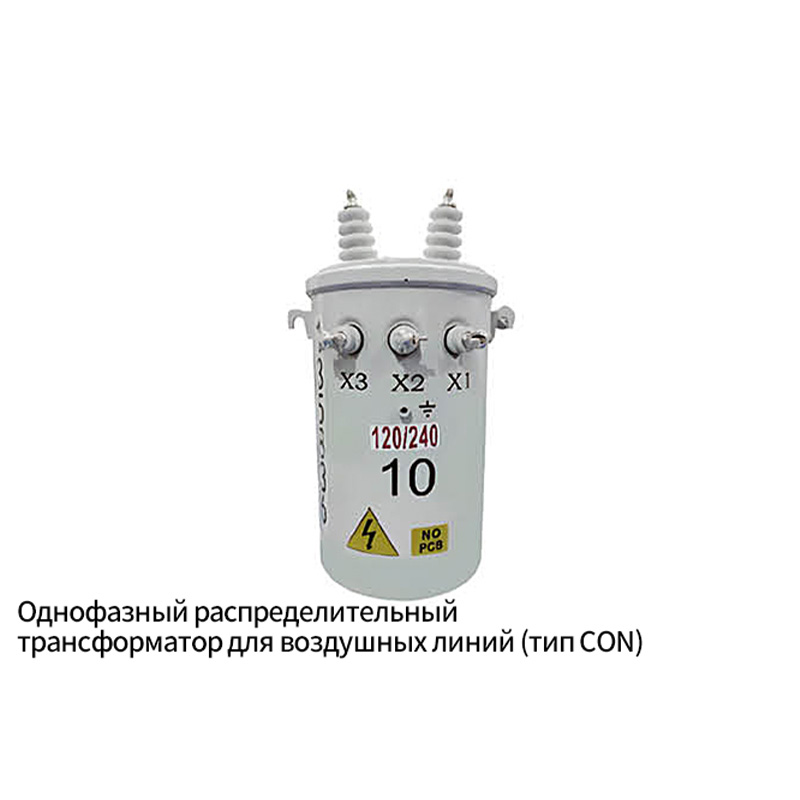

Однофазный воздушный распределительный трансформатор (тип CON)
Однофазный воздушный распределительный трансформатор (тип CON) представляет собой масляный однофазный столбовой распределительный трансформатор, предназначенный для наружного распределения электроэнергии от воздушных линий среднего напряжения к разрозненным потребителям низкого напряжения. Аббревиатура CON обычно обозначает конструкцию conventional pole-mounted (традиционная столбовая конструкция).

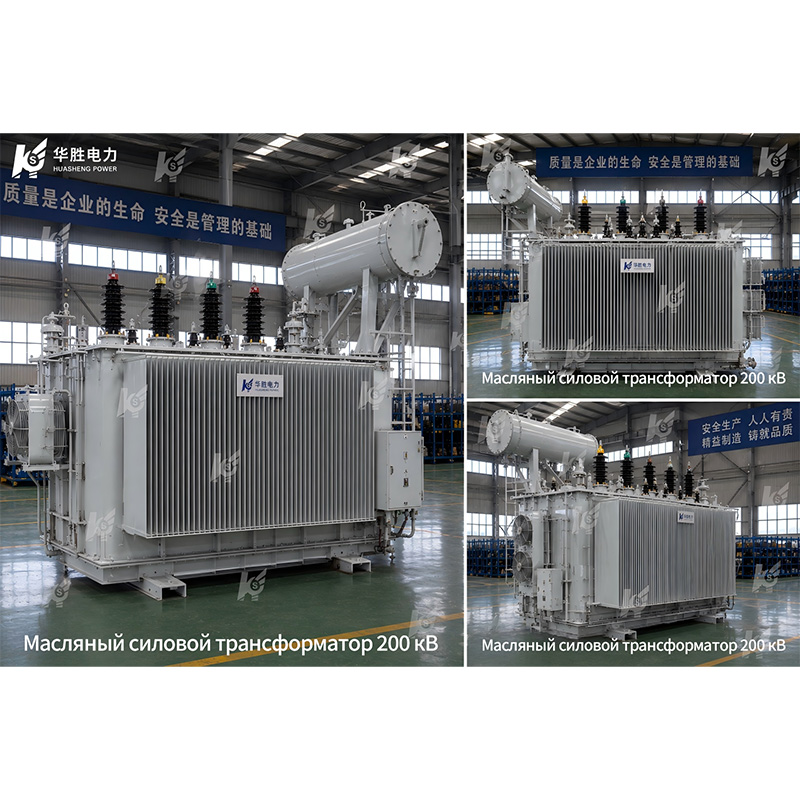

Масляные трансформаторы 220KV
Масляные главные трансформаторы 220 кВ являются основным электрооборудованием подстанций 220 кВ, узловых точек региональных энергосистем, крупных промышленных парков и проектов по передаче энергии из возобновляемых источников. Продукция обычно имеет трехфазную конструкцию с тремя обмотками, регулировку напряжения под нагрузкой и масляное охлаждение с низкими потерями.

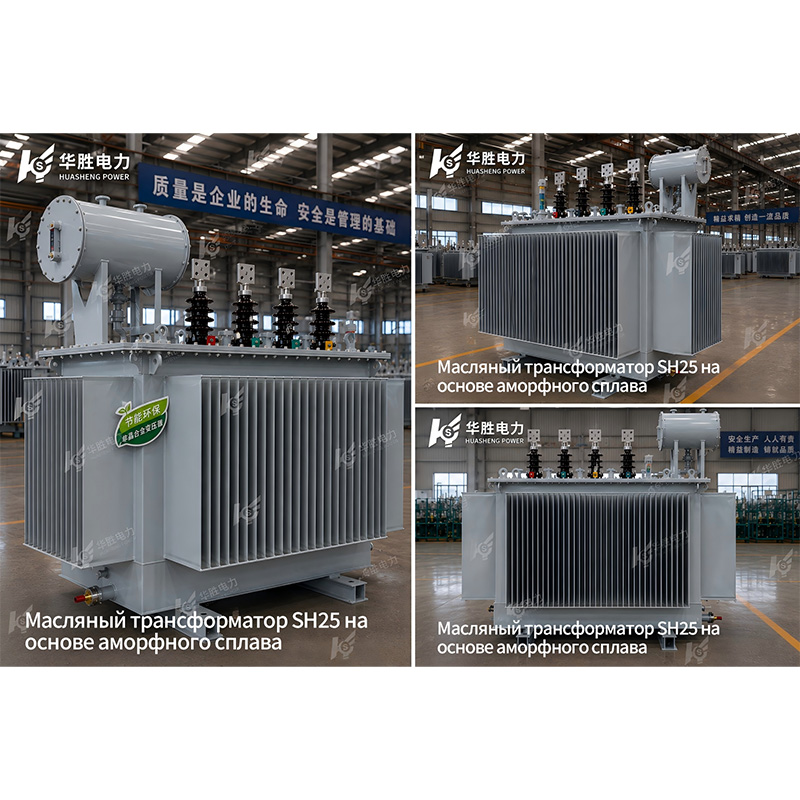

Масляные трансформаторы из аморфного сплава SH25
